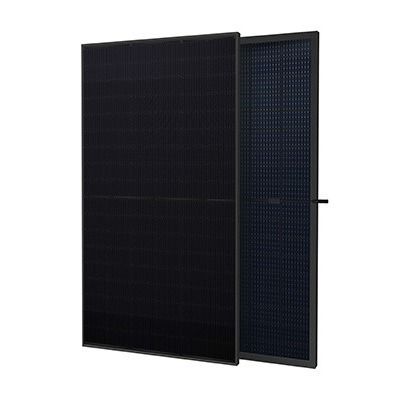

RS41-400_425NXG tipe-N (modul bifacial 182-108 hitam dengan kaca ganda)
Sistem Lengkap dan Sertifikasi Produk IEC IEC 61215(2016),IEC 61730(2016) ISO9001: 2015:Sistem Manajemen Mutu ISO14001: 2015:Sistem Manajemen Lingkungan ISO45001:2018:Sistem Manajemen Kesehatan dan Keselamatan Kerja
Karakteristik Listrik STC | RS41-400NXG-E3 | RS41-405NXG-E3 | RS41-410NXG-E3 | RS41-415NXG-E3 | RS41-420NXG-E3 | RS41-425NXG-E3 | ||||||
Daya Maksimum (Pmax) | 400W | 405W | 410W | 415W | 420W | 425W | ||||||
Toleransi Daya | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | ||||||
Efisiensi Modul | 20,48% | 20,74% | 21,00% | 21,25% | 21,51% | 21,76% | ||||||
Arus Daya Maksimum (Imp) | 12.70A | 12.78A | 12.85A | 12.93A | 13.00A | 13.08A | ||||||
Tegangan Daya Maksimum (Vmp) | 31.50V | 31.70V | 31.90V | 32.10V | 32.30V | 32.50V | ||||||
Arus Hubung Singkat (Isc) | 13.55A | 13.65A | 13.74A | 13.84A | 13.93A | 14.02A | ||||||
Tegangan Sirkuit Terbuka (Voc) | 37.50V | 37.70V | 37.90V | 38.10V | 38.30V | 38.50V |
Nilai pada Kondisi Uji Standar STC(AM1.5, Radiasi 1000W/m², Suhu Sel 25°C)
Karakteristik Listrik NOCT | RS41-400NXG-E3 | RS41-405NXG-E3 | RS41-410NXG-E3 | RS41-415NXG-E3 | RS41-420NXG-E3 | RS41-425NXG-E3 |
Daya Maksimum (Pmax) | 298,8W | 302,5W | 306,3W | 310,0W | 313,7W | 317,5W |
Arus Daya Maksimum (Imp) | 10.20A | 10.26A | 10.32A | 10.38A | 10.44A | 10,50A |
Tegangan Daya Maksimum (Vmp) | 29.30V | 29.48V | 29.67V | 29.85V | 30,04V | 30.23V |
Arus Hubung Singkat (Isc) | 11.07A | 11.15A | 11.23A | 11.30A | 11.38A | 11.46A |
Tegangan Sirkuit Terbuka (Voc) | 34.88V | 35.06V | 35.25V | 35.43V | 35.62V | 35.81V |
NOCT, radiasi 800W/m², AM1.5, Suhu sekitar 20 °C, Kecepatan angin 1m/s.
Karakteristik Listrik dengan 21% penguatan daya sisi belakang |
RS41-400NXG-E3 | RS41-405NXG-E3 | RS41-410NXG-E3 | RS41-415NXG-E3 | RS41-420NXG-E3 | RS41-425NXG-E3 |
Daya Maksimum (Pmax) | 484,0W | 490,1W | 496,1W | 502,15W | 508,2W | 514,3W |
Arus Daya Maksimum (Imp) | 15.37A | 15.46A | 15.55A | 15.64A | 15.73A | 15.82A |
Tegangan Daya Maksimum (Vmp) | 31.50V | 31.70V | 31.90V | 32.10V | 32.30V | 32.50V |
Arus Hubung Singkat (Isc) | 16.39A | 16.51A | 16.63A | 16.74A | 16.85A | 16.97A |
Tegangan Sirkuit Terbuka (Voc) | 37.50V | 37.70V | 37.90V | 38.10V | 38.30V | 38.50V |
Karakteristik Mekanik | Karakteristik | |||
Tipe Sel | Tipe MonoN, 182 × 182 (± 1) mm, 108 (6 × 18) sel Setengah Potong | Koefisien Suhu Voc | -0,26%/°C | |
Kaca | 2mm + 2mm, Transmisi Tinggi, Lron Rendah, Kaca Tempered | Koefisien Suhu Isc | +0,046%/°C | |
Bingkai | Paduan Aluminium Anodized | Koefisien Suhu Pmax | -0,310%/°C | |
Kotak Juri | Nilai IP68, Dengan Dioda Bypass | Suhu Sel Operasi Nominal (NOCT) | 45°C±2°C | |
Dimensi | 1722x1134x30mm | Catatan: Data kelistrikan dalam katalog ini tidak mengacu pada satu modul dan bukan merupakan bagian dari penawaran. Mereka hanya berfungsi untuk perbandingan di antara jenis modul yang berbeda. | ||
Kabel Keluaran | 4 mm² (UE), 300 mm, panjang dapat disesuaikan | |||
Berat | 24,5kg | |||
Lokasi Lubang Pemasangan | Lihat Menggambar Di Atas |
Informasi Pengepakan | Peringkat Maksimum | |||
Wadah | 40' markas besar | Suhu Operasional | -40°C~+85°C | |
Palet per Kontainer | 26 | Tegangan Sistem Maksimum | 1500VDC | |
Potongan per Kontainer | 936 | Peringkat Sekring Seri Maksimum | 25A |
