BESS Energy Storage System
>
|
| Plaats van herkomst | China |
| Merknaam | MITSCN |
| Certificering | ISO |

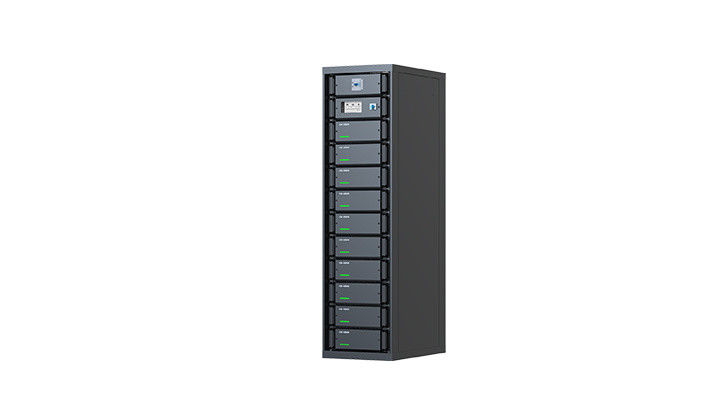

Het innovatieve Systeem van de Lithiumbatterij
Hoog Kratsysteem
Batterijcapaciteit: 40Ah 80Ah 120Ah 160Ah
Nominale spanning: 480Vdc 480Vdc 480Vdc 480Vdc
Afmeting: 600*550*2000 (W*D*H) mm 600*750*2000 (W*D*H) mm 600*950*2000 (W*D*H) mm 600*1100*2000 (W*D*H) mm
| Model | EBC480/40 | EBC480/80 | EBC480/120 | EBC480/160 |
| Batterijcapaciteit | 40Ah | 80Ah | 120 Ah | 160 Ah |
| Nominale spanning | 480V | 480V | 480V | 480V |
| Nominaal vermogen | 19.2kWh | 38.4kWh | 57.6kWh | 76.8kWh |
| De waaier van het batterijvoltage (V) | 420 〜 547,5 | 420 〜 547,5 | 420 〜 547,5 | 420 〜 547,5 |
| Max. het Ononderbroken laden stroom | 80A (2C) | 160A (2C) | 240A (2C) | 320A (2C) |
| Max. Ononderbroken het lossen stroom | 240A (6C) | 400A (5C) | 480A (4C) | 480A (3C) |
| Het werk Temperatuur | Het laden: 0°C 〜 45°C; Het lossen: -20°C 〜 60°C | |||
| Beste het Werk Temperatuur | 15°C~ 35°C | |||
| Opslagtemperatuur | -40°C 〜 60°C; (Systeemsoc: Onder 20%~40%; Binnen 1 maand, -40°C 〜 45°C; Binnen 6 maand, -20°C 〜 35°C) | |||
| Werkomgeving | Hoogte: < 2500m=""> | |||
| Systeem het koelen wijze | Gecontroleerde luchtkoeling | |||
| Isolatieweerstand | > 500MQ@1500VDC | |||
| De isolatie en weerstaat voltage | 2500VDC/1 min | |||
| Interne voedingwijze | 24VDC (Ingebouwde DC/DC) | |||
| Statische machtsconsumptie | 35WCTypical waarde, inbegrepen niet moduleventilator) | |||
| Gegevensvertoning | 7“ TN het ware kleurenlcd scherm (Verhouding: 5:3, resolutieverhouding 800x480) | |||
| IP classificatie | IP21 | |||
| Afmeting | ||||
| W (mm) | 600 | 600 | 600 | 600 |
| D (mm) | 550 | 750 | 950 | 1100 |
| H (mm) | 2000 | 2000 | 2000 | 2000 |
| Gewicht (Kg) | 400 | 600 | 800 | 1000 |
| Batterijbeheersysteem (BMS) | ||||
| De aanwinstenwaaier van het celvoltage | 1-5V | |||
| De aanwinstennauwkeurigheid van het celvoltage | ≤10mV | |||
| De totale nauwkeurigheid van de voltageaanwinst | ±1V of ±1% | |||
| Huidige aanwinstenwaaier | 0~±250ADC | 0 〜 ±500ADC | 0 〜 ±625ADC | 0 〜 ±750ADC |
| Huidige aanwinstennauwkeurigheid | ≤±1°C | |||
| De waaier van de temperatuuraanwinst | ‘ - 20 〜 125°C | |||
| De nauwkeurigheid van de temperatuuraanwinst | ≤±1°C | |||
| Soc-schattingsnauwkeurigheid | W8% | |||
| SOH-schattingsnauwkeurigheid | W8% | |||
| Het laden over huidige bescherming | >2C, 10s; >2.2C, 5s; >2.5C, 1s | |||
| Het lossen over huidige bescherming | >6.2C, 10s; | >5.2C, 10s; | >4.2C, 10s; | >3.2C, 10s; |
| >6.5C, 1s | > 5.5C, 1s | >4.5C, 1s | >3.5C, 1s | |
| Over temperatuurbescherming | Het lossen > 60°C (jaren '20); Het laden > 45°C (jaren '20) | |||
| Lage temperatuurbescherming | Het lossen < -20=""> | |||
| Communicatie wijze | KAN, RS485, droog contact | |||
| Certificatie | IEC62619/IEC62620/EN61000/UN38.3 | |||
Hoge energiesysteem
Batterijcapaciteit: 100Ah 150Ah 200Ah 100Ah 150Ah 200Ah
Nominale spanning: 512Vdc 480Vdc 460Vdc 768Vdc 768Vdc 768Vdc
Afmeting: 1360*650*1400 (W*D*H) mm 1360*650*1400 (W*D*H) mm 1360*650*1400 (W*D*H) mm 1360*650*2000 (W*D*H) mm 1360*650*2000 (W*D*H) mm 1360*650*2000 (W*D*H) mm
| Model | EBC716.8/280 | EBC480/150 | EBC460/200 | EBC768/100 | EBC768/150 | EBC768/200 |
| Batterijcapaciteit | 280Ah | 150Ah | 200Ah | lOOAh | 150Ah | 200Ah |
| Nominale spanning | 716.8V | 480V | 460V | 768V | 768V | 768V |
| Nominaal vermogen | 200.7kWh | 72kWh | 92 kWu | 76.8kWh | 115.2kWh | 153.6kWh |
| De waaier van het batterijvoltage | 627V 〜 817V | 420V 〜 532.5V | 403.2V ~ 511.2V | 672V 〜 852V | ||
| Max. het Ononderbroken laden stroom | 140A (0.5C) | 150A (1C) | 200A (1C) | 100A (1C) | 150A (1C) | 200A (1C) |
| Max. Ononderbroken het lossen stroom | 140A (0.5C) | 150A (1C) | 200A (1C) | 100A (1C) | 150A (1C) | 200A (1C) |
| Het werk Temperatuur | Het laden: 0°C 〜 45°C; Het lossen: -20°C 〜 60°C | |||||
| Beste het Werk Temperatuur | 15°C 〜 35°C | |||||
| U van Ra t van afgevaardigde e van Stora Duitsland t e aangaande | -40°C~60°C | |||||
| Systeemsoc: Under20%~40% | ||||||
| Binnen 1 maand, - 40°C~45°C | ||||||
| Binnen 6 maand, - 20°C~35°C | ||||||
| Werkomgeving | Hoogte: < 2500m=""> | |||||
| Systeem het koelen | Het gecontroleerde aircooling | |||||
| Isolatieweerstand | > 500MQ@1500VDC | |||||
| De isolatie en weerstaat voltage | 2500VDC/1min | |||||
| De interne wijze van de machtslevering | 24VDC (Ingebouwde DC/DC) | |||||
| Statische powerconsumption | 35W (Typische waarde, begonnen niet moduleventilator) | |||||
| Gegevensvertoning | 7“ TN het ware kleurenlcd scherm (Verhouding: 5:3, resolutieverhouding 800X480) | |||||
| IP classificatie | IP21 | |||||
| Afmeting (W*D*H) mm | 1360*650*2300 | 1360*650*1400 | 1360*650*1400 | 1360*650*2000 | 1360*650*2000 | 1360*650*2000 |
| Gewicht | 1650Kg | 850Kg | 1050 Kg | lOOOKg | 1350Kg | 1650Kg |
| Batterijbeheersysteem (BMS) | ||||||
| De aanwinstenwaaier van het celvoltage | 1-5V | |||||
| De aanwinstennauwkeurigheid van het celvoltage | ≤10mV | |||||
| De totale nauwkeurigheid van de voltageaanwinst | ±1V of ±1% | |||||
| Huidige aanwinstenwaaier | 0~±250ADC (Geschatte ±200ADC) | 0~±375ADC (Geschatte +300ADC) | 0~±500ADC (Geschatte ±400ADC) | Geschat 0~±250ADC (+ 200ADC) | 0~±375ADC (Geschatte ±300ADC) | 0~±500ADC (Geschatte ±400ADC) |
| Huidige aanwinstennauwkeurigheid | ≤ ±1% | |||||
| De waaier van de temperatuuraanwinst | ‚- 20 〜 125°C | |||||
| Chargingovercurrentbescherming | ≤ ±1% | |||||
| Het lossen over huidige bescherming | > 1C, 10s; | |||||
| Over temperatuurbescherming | Het lossen > 60°C (jaren '20) | |||||
| Het laden > 45°C (jaren '20) | ||||||
| Lage temperatuurbescherming | Het lossen < -20=""> | |||||
| Het laden < 0=""> | ||||||
| Communicatie wijze | KAN, RS485, droog contact | |||||
| Certificatie | 1EC62619/I EC62620/EN61000/UN38.3 | |||||
