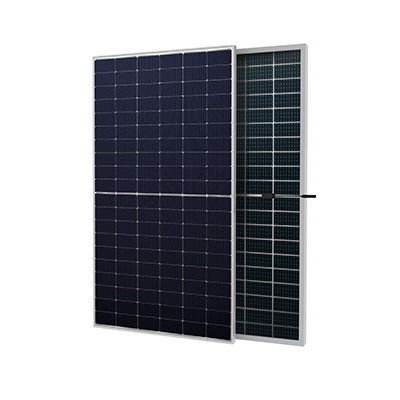

Ν-τύπος RS4-460_480NBG (διπρόσωπη ενότητα 182-120 με το διπλό γυαλί)
Πλήρες IEC πιστοποίησης προϊόντων συστημάτων και IEC 61215(2016), IEC 61730(2016) ISO9001: 2015: Ποιοτικό σύστημα διαχείρισης ISO14001: 2015: Σύστημα διαχείρισης ISO45001 περιβάλλοντος: 2018: Επαγγελματικό σύστημα διαχείρισης υγειών και ασφαλειών
· Κατάλληλος για τις εγκαταστάσεις επίγειας παραγωγής ενέργειας και τα διανεμημένα προγράμματα
· Η προηγμένη τεχνολογία ενότητας παραδίδει την ανώτερη αποδοτικότητα ενότητας
·Γάλλιο-ναρκωμένη γκοφρέτα·Μη καταστρεπτική κοπή ·Μισό-περικοπή MBB
· Άριστη απόδοση ηλεκτρικής παραγωγής
·Άριστος ΕΙΜΑΙ και αδύνατη ελαφριά απάντηση ·Εκτιμήσεις χαμηλής θερμοκρασίας
·0,40% γραμμική πτώση δύναμης
· Η υψηλή ποιότητα ενότητας εξασφαλίζει μακροπρόθεσμη αξιοπιστία
·Ακριβές επιλεγμένο υλικό ·Προηγμένη τεχνολογία ·Κύρια πρότυπα
· Εξαιρετικά-υδρόφιλες αυτοκαθαριζόμενες τεχνικές επιστρώματος
Ηλεκτρικό STC χαρακτηριστικών | RS4-460NBG-E1 | RS4-465NBG-E1 | RS4-470NBG-E1 | RS4-475NBG-E1 | RS4-480NBG-E1 | |||||||||
Μέγιστη δύναμη (Pmax) | 460W | 465W | 470W | 475W | 480W | |||||||||
Ανοχή δύναμης | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | |||||||||
Αποδοτικότητα ενότητας | 21.32% | 21.55% | 21.78% | 22.01% | 22.24% | |||||||||
Μέγιστο ρεύμα δύναμης (ΟΜΠ) | 12.71A | 12.76A | 12.81A | 12.86A | 12.91A | |||||||||
Μέγιστη τάση ισχύος (Vmp) | 36.19Β | 36.44Β | 36.69Β | 36.94Β | 37.18Β | |||||||||
Ρεύμα βραχυκυκλώματος (Isc) | 13.21A | 13.29A | 13.37A | 13.46A | 13.55A | |||||||||
Τάση ανοικτών κυκλωμάτων (Ποε) | 42.36V | 42.57V | 42.77V | 42.93V | 43.10V |
Τιμές στο τυποποιημένο STC όρων δοκιμής (AM1.5, ακτινοβολία 1000W/m ², θερμοκρασία 25°C κυττάρων)
Χαρακτηριστικά NOCT Electerical | RS4-460NBG-E1 | RS4-465NBG-E1 | RS4-470NBG-E1 | RS4-475NBG-E1 | RS4-480NBG-E1 |
Μέγιστη δύναμη (Pmax) | 346W | 350W | 353W | 357W | 361W |
Μέγιστο ρεύμα δύναμης (ΟΜΠ) | 10.27A | 10.31A | 10.35A | 10.39A | 10.43A |
Μέγιστη τάση ισχύος (Vmp) | 33.66V | 33.89V | 34.12V | 34.35V | 34.58V |
Ρεύμα βραχυκυκλώματος (Isc) | 11.21A | 11.28A | 11.35A | 11.42A | 11.50A |
Τάση ανοικτών κυκλωμάτων (Ποε) | 39.82V | 40.01V | 40.20V | 40.36V | 40.51V |
NOCT, lrradiance 800W/m ², AM1.5, περιβαλλοντική θερμοκρασία 20 °C, ταχύτητα ανέμου 1m/s.
Ηλεκτρικά χαρακτηριστικά με 21% οπίσθιο δευτερεύον κέρδος δύναμης |
RS4-460NBG-E1 | RS4-465NBG-E1 | RS4-470NBG-E1 | RS4-475NBG-E1 | RS4-480NBG-E1 |
Μέγιστη δύναμη (Pmax) | 557W | 563W | 569W | 575W | 581W |
Μέγιστο ρεύμα δύναμης (ΟΜΠ) | 15.38A | 15.44A | 15.50A | 15.56A | 15.62A |
Μέγιστη τάση ισχύος (Vmp) | 36.19V | 36.44V | 36.69V | 36.94V | 37.18V |
Ρεύμα βραχυκυκλώματος (Isc) | 15.98A | 16.08A | 16.18A | 16.29A | 16.40A |
Τάση ανοικτών κυκλωμάτων (Ποε) | 42.36V | 42.57V | 42.77V | 42.93V | 43.10V |
Μηχανικά χαρακτηριστικά | Χαρακτηριστικά | |||
Τύπος κυττάρων | Monop-τύπος, 182×182 (±1) χιλ., 120 (6×24) κομμένα κύτταρα | Συντελεστής θερμοκρασίας του Ποε | -0.26%/°C | |
Γυαλί | 2mm+2mm, υψηλή μετάδοση, χαμηλός σίδηρος, μετριασμένο γυαλί | Συντελεστής θερμοκρασίας Isc | +0.046%/°C | |
Πλαίσιο | Κράμα αργιλίου | Συντελεστής θερμοκρασίας Pmax | -0.31%/°C | |
Κιβώτιο Juction | IP68 εκτιμημένος, με τις διόδους παράκαμψης | Ονομαστική λειτουργούσα θερμοκρασία κυττάρων (NOCT) | 45°C±2°C | |
Διάσταση | 1903x1134x30mm | Παρατήρηση: Τα ηλεκτρικά στοιχεία σε αυτόν τον κατάλογο δεν αναφέρονται σε μια ενιαία ενότητα και δεν είναι μέρος του offer.l hey μόνο εξυπηρετούν για τη σύγκριση μεταξύ των ditterent τύπων ενότητας. | ||
Καλώδιο παραγωγής | 4 χιλ. ² (ΕΕ), 300 χιλ., μήκος μπορούν να προσαρμοστούν | |||
Βάρος | 28kg | |||
θέση τρυπών lnstallation | Δείτε το σχέδιο ανωτέρω |
Πληροφορίες συσκευασίας | Μέγιστες εκτιμήσεις | |||
Εμπορευματοκιβώτιο | 40 " HQ | Λειτουργούσα θερμοκρασία | -40°C~+85°C | |
Παλέτες ανά εμπορευματοκιβώτιο | 24 | Μέγιστη τάση συστημάτων | 1500VDC | |
Κομμάτια ανά εμπορευματοκιβώτιο | 864 | Μέγιστη εκτίμηση θρυαλλίδων σειράς | 25A |
