| उत्पत्ति के प्लेस | चीन |
| ब्रांड नाम | MITSCN |
| प्रमाणन | ISO |

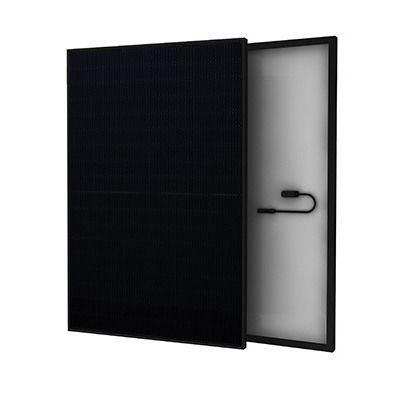

RS41-400_425NX एन-टाइप (182-108 ब्लैक मोनो-फेशियल मॉड्यूल)
पूर्ण प्रणाली और IEC उत्पाद प्रमाणन IEC 61215(2016),IEC 61730(2016) ISO9001: 2015: गुणवत्ता प्रबंधन प्रणाली ISO14001: 2015: पर्यावरण प्रबंधन प्रणाली ISO45001:2018: व्यावसायिक स्वास्थ्य और सुरक्षा प्रबंधन प्रणाली
| विद्युत विशेषताओं एसटीसी | RS41-400NX-E3 | RS41-405NX-E3 | RS41-410NX-E3 | RS41-415NX-E3 | RS41-420NX-E3 | RS41-425NX-E3 | ||||||
| अधिकतम शक्ति (पीएमएक्स) | 400 डब्ल्यू | 405 डब्ल्यू | 410 डब्ल्यू | 415 डब्ल्यू | 420 डब्ल्यू | 425 डब्ल्यू | ||||||
| शक्ति सहिष्णुता | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | 0~+5W | ||||||
| मॉड्यूल दक्षता | 20.48% | 20.74% | 21.00% | 21.25% | 21.51% | 21.76% | ||||||
| अधिकतम पावर करंट (Imp) | 12.78ए | 12.86ए | 12.94ए | 13.02ए | 13.10ए | 13.17ए | ||||||
| अधिकतम पावर वोल्टेज (वीएमपी) | 31.30 वी | 31.49वी | 31.68वी | 31.87वी | 32.06वी | 32.27वी | ||||||
| शॉर्ट सर्किट करंट (Isc) | 13.55ए | 13.64ए | 13.73ए | 13.82ए | 13.91ए | 13.98ए | ||||||
| ओपन सर्किट वोल्टेज (Voc) | 37.30 वी | 37.51वी | 37.73वी | 37.94 वी | 38.15 वी | 38.41वी | ||||||
मानक परीक्षण स्थितियों में मान STC(AM1.5, विकिरण 1000W/m², सेल तापमान 25°C)
| विद्युत लक्षण एनओसीटी | RS41-400NX-E3 | RS41-400NX-E3 | RS41-400NX-E3 | RS41-400NX-E3 | RS41-400NX-E3 | RS41-400NX-E3 |
| अधिकतम शक्ति (पीएमएक्स) | 303.0W | 307.0 डब्ल्यू | 311.0 डब्ल्यू | 315.0 डब्ल्यू | 318.0 डब्ल्यू | 322.0 डब्ल्यू |
| अधिकतम पावर करंट (Imp) | 10.44ए | 10.50ए | 10.56ए | 10.62ए | 10.67ए | 10.74ए |
| अधिकतम पावर वोल्टेज (वीएमपी) | 29.02 वी | 29.24 वी | 29.45 वी | 29.66 वी | 29.80 वी | 29.98 वी |
| शॉर्ट सर्किट करंट (Isc) | 11.00ए | 11.08ए | 11.16ए | 11.24ए | 11.29ए | 11.35ए |
| ओपन सर्किट वोल्टेज (Voc) | 35.52 वी | 35.72 वी | 35.93वी | 36.13 वी | 36.31वी | 36.58 वी |
NOCT, 800W/m ², AM1.5 की विकिरण, परिवेश तापमान 20 °C, हवा की गति 1m/s।
| यांत्रिक विशेषताएं | विशेषताएँ | |||
| सेल प्रकार | मोनोप-टाइप, 182 × 182 (± 1) मिमी, 108 (6 × 18) हाफ-कट सेल | वोक का तापमान गुणांक | -0.26%/डिग्री सेल्सियस | |
| काँच | 3.2 मिमी, उच्च संचरण, कम लोन, टेम्पर्ड ग्लास | आईएससी का तापमान गुणांक | +0.046%/डिग्री सेल्सियस | |
| चौखटा | Anodized एल्यूमीनियम मिश्र धातु | Pmax का तापमान गुणांक | -0.31%/डिग्री सेल्सियस | |
| जक्शन बॉक्स | IP68 रेटेड, बाईपास डायोड के साथ | नाममात्र ऑपरेटिंग सेल तापमान (एनओसीटी) | 45 डिग्री सेल्सियस ± 2 डिग्री सेल्सियस | |
| आयाम | 1722x1134x30 मिमी | टिप्पणी: इस सूची में विद्युत डेटा एक मॉड्यूल का संदर्भ नहीं देते हैं और वे ऑफ़र का हिस्सा नहीं हैं। हे केवल अलग-अलग मॉड्यूल प्रकारों के बीच तुलना के लिए काम करते हैं। | ||
| आउटपुट केबल | 4 मिमी² (ईयू), 300 मिमी, लंबाई को अनुकूलित किया जा सकता है | |||
| वज़न | 22 किग्रा | |||
| स्थापना छेद स्थान | ऊपर आरेखण देखें | |||
| पैकिंग की जानकारी | अधिकतम रेटिंग | |||
| पात्र | 40' मुख्यालय | परिचालन तापमान | -40 डिग्री सेल्सियस ~ + 85 डिग्री सेल्सियस | |
| पैलेट प्रति कंटेनर | 26 | अधिकतम सिस्टम वोल्टेज | 1500VDC | |
| टुकड़े प्रति कंटेनर | 936 | अधिकतम श्रृंखला फ्यूज रेटिंग | 25ए | |
