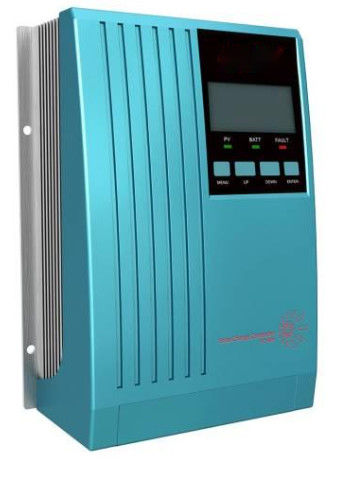

Seri PC1600A (20/30/40A)MPPT Solar Charge Controller
MPPT (Maximum Power Point Tracking) Solar Charge Controller menawarkan proses pengisian ulang multi-tahap yang efisien, aman, yang memperpanjang umur baterai dan memastikan kinerja puncak dari array surya.Setiap Charge Controller memungkinkan pengisian ulang baterai yang disesuaikan.
Model |
Sertifikasi & Standar |
PC16-2015A/3015A/4015A |
CE-EMC+LVD (EN6100-6-4:2007, EN6100-6-2:2005+EN IEC62109-1:2010) |
Fitur:
• Layar LCD, mudah dioperasikan pada layar LCD
• Pengisian multi-tahap (pengisian tiga-tahap, pengisian paralel dan fungsi pengisian setara)
• BTS Baterai terminal sensor suhu jarak jauh
• Mampu mengisi baterai lithium, gel, asam timbal
• Dengan port komunikasi RS485 & USB
• Perlindungan: Pribadi Pv rangkaian sirkuit pendek, PV polaritas terbalik, Baterai polaritas terbalik, Overcharging, Output sirkuit pendek
Spesifikasi:
Model | PC16-2015A | PC16-3015A | PC16-4015A |
Tegangan nominal sistem baterai | 12VDC / 24VDC (deteksi otomatis) | ||
Input pengontrol | |||
Tegangan sirkuit terbuka PV | 100VDC @ 12V / 145VDC @ 24V | ||
Rentang Tegangan PV Array MPPT | Jika tidak, maka harus dihapus. | ||
Daya Masuk PV Maksimal ((12V) | 300W | 450W | 600W |
Daya Masuk PV Maks ((24V) | 600W | 900W | 1200W |
Baterai | |||
Tegangan penyerapan | 12.5VDC / 25.0VDC | ||
Tegangan refloat | 13.7VDC / 27.4VDC | ||
Tegangan Float | 14.3VDC / 28.6VDC | ||
Titik perlindungan tegangan rendah | 10.0VDC / 20.0VDC | ||
Output DC | |||
Tegangan Keluar | 10.0~14.5VDC / 20.0~29.0VDC | ||
Efisiensi Konversi Puncak | 98% ((MPPT Efisiensi 99%) | ||
Maksimum arus pengisian | 20 ampere terus menerus | 30 ampere terus menerus | 40 ampere terus menerus |
Maksimum arus keluar | 20 ampere terus menerus | 20 ampere terus menerus | 20 ampere terus menerus |
Alarm Tegangan Rendah | 10.25VDC / 20.5VDC | ||
Tegangan rendah terputus | 10.0VDC / 20.0 VDC | ||
Pemulihan Tegangan Rendah | 11.0VDC / 22.0VDC | ||
Tampilan & Perlindungan | |||
Indikasi LED | Operasi sistematis, indikasi LV, perlindungan LV, perlindungan overcharge Perlindungan beban, perlindungan sirkuit pendek | ||
Layar LED | Tegangan muatan, arus muatan, tegangan baterai penyimpanan, kapasitas baterai penyimpanan, arus keluar | ||
Perlindungan Alarm | Sirkuit pendek array PV, polaritas PV terbalik | ||
Baterai polaritas terbalik, overcharging protrction | |||
Perlindungan sirkuit pendek output | |||
Perlindungan tegangan rendah untuk baterai penyimpanan | |||
Spesifikasi Mekanis | |||
Pemasangan | Mount dinding | ||
Dimensi mesin (W*H*D) ((mm) | 154*236*88mm (kotak berwarna / pcs) | ||
Berat Bruto (kg) per pcs | 2.2kg | 2.65kg | 2.65kg |
Ukuran Paket (W*H*D) | 610*308*230mm (4 pcs / Karton) | ||
Berat Bruto (kg) per karton | 10.8kg | 13.4kg | 13.4kg |
lain | |||
Peringkat Lingkungan | Di dalam ruangan | ||
Mode Penyinaran | Pendinginan otomatis | ||
Jangkauan suhu operasi | 0°C~ 55°C | ||
Pemuatan (20GP/40GP/40HQ) | 2500 pcs / 5000 pcs / 5800 pcs |
