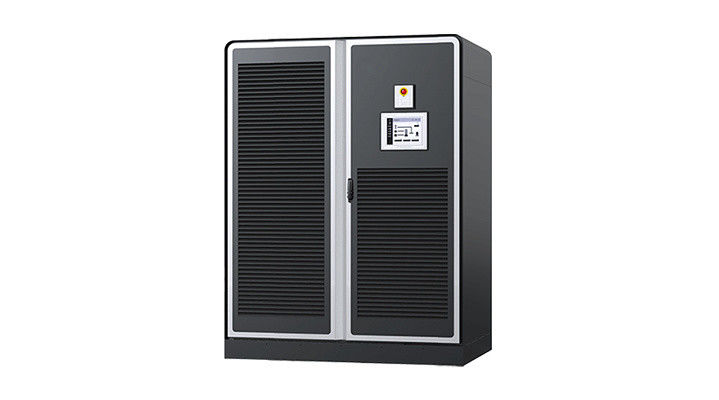

systemy PCS
Model: EPCS50, EPCS100 EPCS 150, EPCS200, EPCS250 Maks.Moc systemu: 50kW,100kW 150kW,200kW, 250kW Model modułu mocy: PCM50 PCM50 Moc modułu mocy: 50kW 50kW Wymiary: 600*1000*2000(szer.*gł.*wys.)mm 1200*1000*2000(szer.*gł.*wys.) )mm
Model :EPCS50, EPCS100 EPCS 150, EPCS200, EPCS250
Maks.Wydajność systemu:50kW,100kW 150kW,200kW, 250kW
Model modułu zasilania:PCM50 PCM50
Pojemność modułu zasilania:50 kW 50 kW
Wymiar :600*1000*2000(szer.*gł.*wys.)mm 1200*1000*2000(szer.*gł.*wys.)mm
Model | EPCS50 | EPCS100 | EPCS150 | EPCS200 | EPCS250 | |
Parametry interfejsu baterii | Zakres napięcia | DC 680V-900V (bez TX) / 580V-900V (z TX) | ||||
Maksymalna liczba kanałów DC | 1 | 2 | 3 | 4 | 5 | |
Maksymalny prąd pojedynczego kanału | 85A | |||||
Parametry podłączone do sieci AC | Wyjście | 3W+N+PE/3W+PE | 3W+N+PE/3W+PE | |||
Moc znamionowa | 50 kW | l00kW | 150 kW | 200kW | 250kW | |
Napięcie znamionowe | AC 380V/400V | |||||
Prąd znamionowy | 75A | 151A | 227A | 303A | 379A | |
Zakres napięcia | '-15% ~ +10% | |||||
Częstotliwość znamionowa | 50 Hz/60 Hz | |||||
Zakres częstotliwości | ±2 Hz | |||||
Współczynnik mocy | -0,9 〜+0,9 | |||||
Harmoniczne wyjściowe | ≤3% | |||||
Czas przejścia ładowania-rozładowania | < 100ms | |||||
Parametry AC poza siecią | Wyjście | 3W+N+PE/3W+PE | ||||
Moc znamionowa | 50 kW | l00kW | 150 kW | 200kW | 250kW | |
Napięcie znamionowe | AC 380V/400V | |||||
Częstotliwość znamionowa | 50 Hz/60 Hz | |||||
Prąd znamionowy | 75A | 151A | 227A | 303A | 379A | |
Dokładność napięcia | 0,01 | |||||
Dokładność częstotliwości | ±0,2 Hz | |||||
Harmoniczne napięcia wyjściowego | 3% przy liniowym pełnym obciążeniu | |||||
Niezrównoważona ładowność | 100% | |||||
Przeciążalność | 105%]: praca ciągła;(105% -120%]: lOmin; (120% -125%] : Imin; 125%); zatrzymanie pracy | |||||
Środowisko | Temperatura pracy | -20°C〜55°C (>45°C obniżenie wartości znamionowych) | ||||
Temperatura przechowywania | -40°C〜70°C (bez baterii) | |||||
Wilgotność względna | 0% RH 〜95% RH, Brak kondensacji | |||||
Wysokość robocza | <45°C, 2000m ; 2000m 4000m Obniżenie wartości znamionowych | |||||
Hałas | < 75dB | |||||
Inni | Komunikacja | CAN/RS485 | ||||
Izolacja | Opcjonalny transformator izolujący | |||||
Ochrona | IP20 | |||||
Chłodzenie | Chłodzenie powietrzem, inteligentna regulacja wentylatora | |||||
Maksymalna wydajność | 98,5% (bez transformatora) | |||||
Wymiar szer.*głęb.*wys | 600*1000*2000 | 1200*1000*2000 | ||||
Waga | 300 kg | 330kg | 500 kg | 530 kg | 560 kg | |
Orzecznictwo | EN50549/G99/IEC62477-1/EN61000/IEC61727/IEC62116 |
Wysokowydajne zintegrowane systemy PCS oparte na module 100kW
Model:EPCS300,EPCS400,EPCS500,EPCS600
Maks.Wydajność systemu:300 kW, 400 kW, 500 kW, 600 kW
Model modułu zasilania:PCM100
Pojemność modułu zasilania:100kW
Wymiar:1400*1000*2000(szer.*gł.*wys.)mm
Model | EPCS300 | EPCS400 | EPCS500 | EPCS600 | |
Parametry interfejsu baterii | Zakres napięcia | DC 680V-900V (bez TX) / 580V-900V (z TX) | |||
Maksymalna liczba kanałów DC | 3 | 4 | 5 | 6 | |
Maksymalny prąd pojedynczego kanału | 170A | ||||
Parametry podłączone do sieci AC | Wyjście | 3W+N+PE/3W+PE | |||
Moc znamionowa | 300 kW | 400kW | 500 kW | 600 kW | |
Napięcie znamionowe | AC 380V/400V | ||||
Prąd znamionowy | 454A | 606A | 758A | 909A | |
Zakres napięcia | '-15% ~ +10% | ||||
Częstotliwość znamionowa | 50 Hz/60 Hz | ||||
Zakres częstotliwości | ±2 Hz | ||||
Współczynnik mocy | -0,9 〜+0,9 | ||||
Harmoniczne wyjściowe | ≤3% | ||||
Czas przejścia ładowania-rozładowania | < 100ms | ||||
Parametry AC poza siecią | Wyjście | 3W+N+PE/3W+PE | |||
Moc znamionowa | 300 kW | 400kW | 500 kW | 600 kW | |
Napięcie znamionowe | AC 380V/400V | ||||
Częstotliwość znamionowa | 50 Hz/60 Hz | ||||
Prąd znamionowy | 454A | 606A | 758A | 909A | |
Dokładność napięcia | 1% | ||||
Dokładność częstotliwości | ±0,2 Hz | ||||
Harmoniczne napięcia wyjściowego | 3% przy liniowym pełnym obciążeniu | ||||
Niezrównoważona ładowność | 100% | ||||
Przeciążalność | 105%]: praca ciągła;(105% -120%]: lOmin; (120% -125%] : Imin; 125%); zatrzymanie pracy | ||||
Środowisko | Temperatura pracy | -20°C〜55°C (>45°C obniżenie wartości znamionowych) | |||
Temperatura przechowywania | -40°C〜70°C (bez baterii) | ||||
Wilgotność względna | 0% RH 〜95% RH, Brak kondensacji | ||||
<45°C, 2000m ; 2000m 4000m Obniżenie wartości znamionowych | |||||
Hałas | < 75dB | ||||
Inni | Komunikacja | CAN/RS485 | |||
Izolacja | Opcjonalny transformator izolujący | ||||
Ochrona | IP20 | ||||
Chłodzenie | Chłodzenie powietrzem, inteligentna regulacja wentylatora | ||||
Maksymalna wydajność | 98,5% (bez transformatora) | ||||
Wymiar szer.*głęb.*wys | 1400*1000*2000 | 1400*1000*2000 | |||
Waga | 600kg | 650kg | 700kg | 750kg | |
Orzecznictwo | EN50549/G99/IEC62477-1/EN61000/IEC61727/IEC62116 |
Zintegrowane układy PCS o szerokim zakresie napięć
Model:EHPCS-50/50,EHPCS-100/50 EHPCS-150/50,EHPCS-200/50,EHPCS-250/50
Maks.Wydajność systemu:50kW,100kW 150kW,200kW, 250kW
Model modułu zasilania:PCMZ50 PCMZ50
Pojemność modułu zasilania:50 kW 50 kW
Wymiar:600*1000*2000(szer.*gł.*wys.)mm 1200*1000*2000(szer.*gł.*wys.)mm
Model | EPCS50/50 | EPCS100/50 | EPCS150/50 | EPCS200/50 | EPCS250/50 | |
Parametry interfejsu baterii | Zakres napięcia | DC 200V~DC 800V | ||||
Pełny zakres napięcia obciążenia | Prąd stały 370 V ~ prąd stały 800 V | |||||
Maksymalna liczba kanałów DC | 1 | 2 | 3 | 4 | 5 | |
Maksymalny prąd pojedynczego kanału | 135A | |||||
Parametry podłączone do sieci AC | Wyjście | 3W+N+PE/3W+PE | ||||
Moc znamionowa | 50 kW | l00kW | 150 kW | 200kW | 250kW | |
Napięcie znamionowe | AC 380V/400V | |||||
Prąd znamionowy | 75A | 151A | 227A | 303A | 379A | |
Zakres napięcia | -15% ~ +10% | |||||
Częstotliwość znamionowa | 50 Hz/60 Hz | |||||
Zakres częstotliwości | ±2 Hz | |||||
Współczynnik mocy | -0,9 〜+0,9 | |||||
Harmoniczne wyjściowe | ≤3% | |||||
Czas przejścia ładowania-rozładowania | < 100ms | |||||
Parametry AC poza siecią | Wyjście | 3W+N+PE/3W+PE | ||||
Moc znamionowa | 50 kW | l00kW | 150 kW | 200kW | 250kW | |
Napięcie znamionowe | AC 380V/400V | |||||
Częstotliwość znamionowa | 50 Hz/60 Hz | |||||
Prąd znamionowy | 75A | 151A | 227A | 303A | 379A | |
Dokładność napięcia | 0,01 | |||||
Dokładność częstotliwości | ±0,2 Hz | |||||
Harmoniczne napięcia wyjściowego | 3% przy liniowym pełnym obciążeniu | |||||
Niezrównoważona ładowność | 100% | |||||
Przeciążalność | 105%]: praca ciągła;(105% -120%]: l0min; (120% -125%] : Imin; 125%); zatrzymanie pracy | |||||
Środowisko | Temperatura pracy | -20°C〜55°C (>45°C obniżenie wartości znamionowych) | ||||
Temperatura przechowywania | -40°C〜70°C (bez baterii) | |||||
Wilgotność względna | 0% RH 〜95% RH, Brak kondensacji | |||||
Wysokość robocza | 2000m ; 2000m ~ 4000m Obniżenie wartości znamionowych | |||||
Hałas | < 75dB | |||||
Inni | Komunikacja | CAN/RS485 | ||||
Izolacja | Opcjonalny transformator izolujący | |||||
Ochrona | IP20 | |||||
Chłodzenie | Chłodzenie powietrzem, inteligentna regulacja wentylatora | |||||
Maksymalna wydajność | 98,5% (bez transformatora) | |||||
Wymiar szer.*głęb.*wys | 600*1000*2000 | 1200*1000*2000 | ||||
Waga | 320kg | 370 kg | 570 kg | 620 kg | 670kg | |
Orzecznictwo | EN50549/G99/IEC62477-1/EN61000/IEC61727/IEC62116 |
Hybrydowy system PCS z dostępem do energii słonecznej
Model: SPCS50 SPCS100 SPCS150
MPPT: 50kW 100kW 150kW
SZT: 50kW 100kW 150kW
Wymiar: 600*1000*2000(szer.*gł.*wys.)mm 1200*1000^2000(szer.*gł.*wys.)mm 1200*1000^2000(szer.*gł.*wys.)mm
Model | EPCS50 | EPCS100 | EPCS150 | |
Parametry interfejsu baterii | Zakres napięcia | DC 200V~DC 700V | ||
Pełny zakres napięcia obciążenia | Prąd stały 370 V ~ prąd stały 700 V | |||
Maksymalna liczba kanałów DC | 1 | 2 | 3 | |
Maksymalny prąd pojedynczego kanału | 135A | |||
Parametr baterii | Zakres napięcia | DC650V 〜DC850V | ||
Maksymalny prąd ładowania/rozładowania | 85A | 170A | 255A | |
Parametry podłączone do sieci AC | Wyjście | 3W+N+PE/3W+PE | ||
Moc znamionowa | 50 kW | 100kW | 150 kW | |
Napięcie znamionowe | AC 380V/400V | |||
Prąd znamionowy | 75A | 151A | 227A | |
Zakres napięcia | '-15% ~ +10% | |||
Częstotliwość znamionowa | 50 Hz/60 Hz | |||
Zakres częstotliwości | ±2 Hz | |||
Współczynnik mocy | -0,9 〜+0,9 | |||
Harmoniczne wyjściowe | ≤3% (moc znamionowa) | |||
Parametry AC poza siecią | Wyjście | 3W+N+PE/3W+PE | ||
Moc znamionowa | 50 kW | 100kW | 150 kW | |
Napięcie znamionowe | AC 380V/400V | |||
Częstotliwość znamionowa | 50 Hz/60 Hz | |||
Prąd znamionowy | 75A | 151A | 227A | |
Dokładność napięcia | 1% | |||
Dokładność częstotliwości | ±0,2 Hz | |||
Harmoniczne napięcia wyjściowego | 3% przy liniowym pełnym obciążeniu | |||
Niezrównoważona ładowność | 100% | |||
Przeciążalność | 105%]: praca ciągła;(105% -120%]: 10 min; 120%);zatrzymywać się | |||
Środowisko | Temperatura pracy | -20°C〜55°C (>45°C obniżenie wartości znamionowych) | ||
Temperatura przechowywania | -40°C〜70°C (bez baterii) | |||
Wilgotność względna | 0% RH 〜95% RH, Brak kondensacji | |||
Wysokość robocza | 2000m; 2000m ~ 4000m Obniżenie wartości znamionowych | |||
Hałas | < 75dB | |||
Inni | Komunikacja | CAN/RS485 | ||
Izolacja | NIE | |||
Włączanie i wyłączanie sieci | Tak | |||
Ochrona | IP20 | |||
Chłodzenie | Chłodzenie powietrzem, inteligentna regulacja wentylatora | |||
Maksymalna wydajność | 97,50% | |||
Wymiar szer.*głęb.*wys | 600*1000*2000 | 1200*1000*2000 | 1200*1000*2000 | |
Waga | 550 kg | 750kg | 850kg |
