นวัตกรรมระบบแบตเตอรี่ลิเธียม

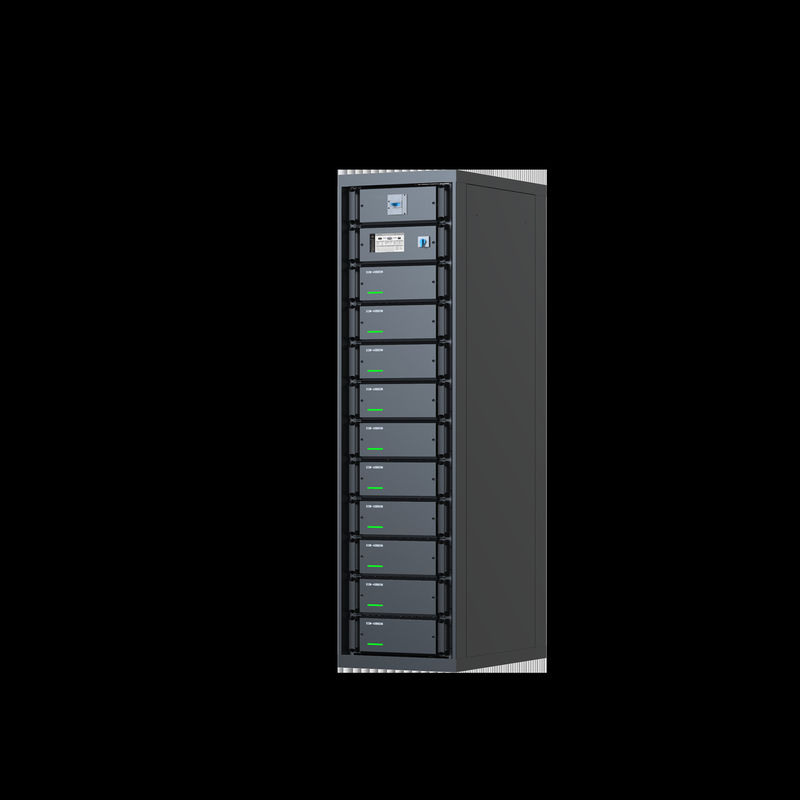

ระบบอัตรา C สูง
ความจุแบตเตอรี่:40Ah 80Ah 120Ah160Ah
แรงดันไฟฟ้า:480Vdc 480Vdc480Vdc480Vdc
มิติ:600*550*2000(กว้าง*ลึก*สูง) มม. 600*750*2000(กว้าง*ลึก*สูง) มม. 600*950*2000(กว้าง*ลึก*สูง) มม. 600*1100*2000(กว้าง*ลึก*สูง) ) มม
แบบอย่าง | EBC480/40 | EBC480/80 | EBC480/120 | EBC480/160 |
ความจุของแบตเตอรี่ | 40อา | 80 อา | 120 อา | 160 อา |
พิกัดแรงดันไฟฟ้า | 480V | 480V | 480V | 480V |
จัดอันดับความจุ | 19.2กิโลวัตต์ชั่วโมง | 38.4กิโลวัตต์ชั่วโมง | 57.6กิโลวัตต์ชั่วโมง | 76.8kWh |
ช่วงแรงดันแบตเตอรี่ (V) | 420〜547.5 | 420〜547.5 | 420〜547.5 | 420〜547.5 |
สูงสุดกระแสไฟชาร์จต่อเนื่อง | 80A (2C) | 160A (2C) | 240A (2C) | 320A (2C) |
สูงสุดกระแสไฟไหลต่อเนื่อง | 240A (6C) | 400A (5C) | 480A (4C) | 480A (3C) |
อุณหภูมิในการทำงาน | การชาร์จ: 0°C〜45°C;การคายประจุ: -20°C〜60°C | |||
อุณหภูมิในการทำงานที่ดีที่สุด | 15°C~ 35°C | |||
อุณหภูมิในการจัดเก็บ | -40°C〜60°C;(SOC ของระบบ: ต่ำกว่า 20%~40% ภายใน 1 เดือน -40°C〜45°C ภายใน 6 เดือน -20°C〜35°C) | |||
สภาพแวดล้อมในการทำงาน | ระดับความสูง: < 2500m;ความชื้นสัมพัทธ์: < 95% (ไม่มีการควบแน่น) | |||
โหมดระบายความร้อนของระบบ | ควบคุมการระบายความร้อนด้วยอากาศ | |||
ความต้านทานของฉนวน | > 500MQ@1500VDC | |||
แยกและทนต่อแรงดันไฟฟ้า | 2500VDC/1นาที | |||
โหมดแหล่งจ่ายไฟภายใน | 24VDC (ในตัว DC/DC) | |||
การใช้พลังงานคงที่ | 35WCTค่าทั่วไป ไม่รวมพัดลมโมดูล) | |||
การแสดงข้อมูล | หน้าจอ LCD สีจริง TN ขนาด 7 นิ้ว (อัตราส่วน: 5:3, อัตราส่วนความละเอียด 800x480) | |||
การจัดอันดับ IP | IP21 | |||
มิติ | ||||
กว้าง(มิลลิเมตร) | 600 | 600 | 600 | 600 |
D(มิลลิเมตร) | 550 | 750 | 950 | 1100 |
อืม) | 2543 | 2543 | 2543 | 2543 |
น้ำหนัก (กิโลกรัม) | 400 | 600 | 800 | 1,000 |
ระบบจัดการแบตเตอรี่ (BMS) | ||||
ช่วงการรับแรงดันไฟฟ้าของเซลล์ | 1-5V | |||
ความแม่นยำในการรับแรงดันไฟฟ้าของเซลล์ | ≤10mV | |||
ความแม่นยำในการรับแรงดันไฟฟ้าทั้งหมด | ±1V หรือ ±1% | |||
ช่วงการได้รับปัจจุบัน | 0~±250ADC | 0 〜±500ADC | 0 〜±625ADC | 0 〜±750ADC |
ความแม่นยำในการได้มาซึ่งปัจจุบัน | ≤±1°ซ | |||
ช่วงการรับอุณหภูมิ | '-20〜125°ซ | |||
ความแม่นยำในการรับอุณหภูมิ | ≤±1°ซ | |||
ความแม่นยำในการประมาณ SOC | W8% | |||
ความแม่นยำในการประมาณ SOH | W8% | |||
การชาร์จเกินการป้องกันปัจจุบัน | >2C, 10 วินาที; >2.2C, 5 วินาที; >2.5C, 1 วินาที | |||
ปล่อยผ่านการป้องกันปัจจุบัน | >6.2C,10 วินาที; | >5.2C,10 วินาที; | >4.2C,10 วินาที; | >3.2C,10 วินาที; |
>6.5C,1วินาที | > 5.5C,1 วินาที | >4.5C,1วินาที | >3.5C,1 วินาที | |
การป้องกันอุณหภูมิเกิน | การคายประจุ > 60°C (20 วินาที) ;การชาร์จ > 45°C (20 วินาที) | |||
การป้องกันอุณหภูมิต่ำ | การคายประจุ < -20°C (1 วินาที) ;กำลังชาร์จ < 0°C (1 วินาที) | |||
โหมดการสื่อสาร | CAN, RS485, หน้าสัมผัสแบบแห้ง | |||
การรับรอง | IEC62619/IEC62620/EN61000/UN38.3 |
ระบบพลังงานสูง
ความจุแบตเตอรี่:100Ah 150Ah 200Ah 100Ah 150Ah200Ah
แรงดันไฟฟ้า:512Vdc 480Vdc460วีดีซี768วีดีซี768วีดีซี768วีดีซี
มิติ:1360*650*1400 (กว้าง*ลึก*สูง) มม. 1360*650*1400 (กว้าง*ลึก*สูง) มม. 1360*650*1400 (กว้าง*ลึก*สูง) มม. 1360*650*2000 (กว้าง*ลึก*สูง) ) มม. 1360*650*2000 (กว้าง*ลึก*สูง) มม. 1360*650*2000 (กว้าง*ลึก*สูง) มม.
แบบอย่าง | EBC716.8/280 | EBC480/150 | EBC460/200 | EBC768/100 | EBC768/150 | EBC768/200 |
ความจุของแบตเตอรี่ | 280Ah | 150Ah | 200Ah | โหลๆ | 150Ah | 200Ah |
พิกัดแรงดันไฟฟ้า | 716.8V | 480V | 460V | 768V | 768V | 768V |
จัดอันดับความจุ | 200.7kWh | 72kWh | 92 กิโลวัตต์ชั่วโมง | 76.8kWh | 115.2กิโลวัตต์ชั่วโมง | 153.6กิโลวัตต์ชั่วโมง |
ช่วงแรงดันแบตเตอรี่ | 627V 〜817V | 420V 〜532.5V | 403.2V~511.2V | 672V 〜852V | ||
สูงสุดกระแสไฟชาร์จต่อเนื่อง | 140A (0.5C) | 150A (1C) | 200A (1C) | 100A (1C) | 150A (1C) | 200A (1C) |
สูงสุดกระแสไฟไหลต่อเนื่อง | 140A (0.5C) | 150A (1C) | 200A (1C) | 100A (1C) | 150A (1C) | 200A (1C) |
อุณหภูมิในการทำงาน | การชาร์จ: 0°C〜45°C;การคายประจุ: -20°C〜60°C | |||||
อุณหภูมิในการทำงานที่ดีที่สุด | 15°C 〜35°C | |||||
Sto ra ge tempe ra tu re | -40°C~60°C | |||||
SOC ของระบบ: ต่ำกว่า 20%~40% | ||||||
ภายใน 1 เดือน -40°C~45°C | ||||||
ภายใน 6 เดือน -20°C~35°C | ||||||
สภาพแวดล้อมในการทำงาน | ระดับความสูง: < 2500m ;ความชื้นสัมพัทธ์: <95% (ไม่มีการควบแน่น) | |||||
ระบบระบายความร้อน | ควบคุมการระบายความร้อนด้วยอากาศ | |||||
ความต้านทานของฉนวน | > 500MQ@1500VDC | |||||
แยกและทนต่อแรงดันไฟฟ้า | 2500VDC/1นาที | |||||
โหมดแหล่งจ่ายไฟภายใน | 24VDC (ดีซี/ดีซีในตัว) | |||||
การใช้พลังงานคงที่ | 35W (ค่าปกติ พัดลมโมดูลไม่เริ่มทำงาน) | |||||
การแสดงข้อมูล | หน้าจอ LCD สีจริง TN ขนาด 7 นิ้ว (อัตราส่วน:5:3, อัตราส่วนความละเอียด 800X480) | |||||
การจัดอันดับ IP | IP21 | |||||
ขนาด (ก*ล*ส) มม | 1360*650*2300 | 1360*650*1400 | 1360*650*1400 | 1360*650*2000 | 1360*650*2000 | 1360*650*2000 |
น้ำหนัก | 1650กก | 850กก | 1,050 กก | ดู | 1350Kg | 1650กก |
ระบบจัดการแบตเตอรี่ (BMS) | ||||||
ช่วงการรับแรงดันไฟฟ้าของเซลล์ | 1-5V | |||||
ความแม่นยำในการรับแรงดันไฟฟ้าของเซลล์ | ≤10mV | |||||
ความแม่นยำในการรับแรงดันไฟฟ้าทั้งหมด | ±1V หรือ ±1% | |||||
ช่วงการได้รับปัจจุบัน | 0~±250ADC (พิกัด ±200ADC) | 0~±375ADC (พิกัด +300ADC) | 0~±500ADC (พิกัด ±400ADC) | 0~±250ADC (พิกัด + 200ADC) | 0~±375ADC (พิกัด ±300ADC) | 0~±500ADC (พิกัด ±400ADC) |
ความแม่นยำในการได้มาซึ่งปัจจุบัน | ≤ ±1% | |||||
ช่วงการรับอุณหภูมิ | '-20〜125°ซ | |||||
การป้องกันกระแสไฟเกิน | ≤ ±1% | |||||
ปล่อยผ่านการป้องกันปัจจุบัน | > 1C,10s; | |||||
การป้องกันอุณหภูมิเกิน | การคายประจุ > 60°C (20 วินาที) | |||||
การชาร์จ > 45°C (20 วินาที) | ||||||
การป้องกันอุณหภูมิต่ำ | การคายประจุ < -20°C (1 วินาที) | |||||
กำลังชาร์จ < 0°C (1 วินาที) | ||||||
โหมดการสื่อสาร | CAN, RS485, หน้าสัมผัสแบบแห้ง | |||||
การรับรอง | 1EC62619/I EC62620/EN61000/UN38.3 |
