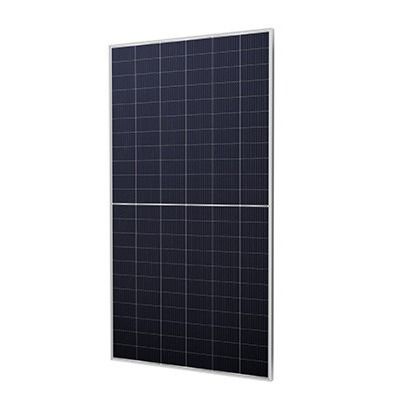

RS9-650_670M (210-132 وحدة أحادية الوجه)
655W 670W N نوع وحدات الطاقة الشمسية أحادية الوجه N نوع Pv الوحدة النمطية IP68
النظام الكامل وشهادة المنتج IEC IEC 61215 (2016) ، IEC 61730 (2016) ISO9001: 2015: نظام إدارة الجودة ISO14001: 2015: نظام إدارة البيئة ISO45001: 2018: نظام إدارة الصحة والسلامة المهنية
الخصائص الكهربائية STC | RS9-650M-E1 | RS9-655M-E1 | RS9-660M-E1 | RS9-665M-E1 | RS9-670M-E1 | ||||||
الطاقة القصوى (Pmax) | 650 واط | 655 واط | 660 واط | 665 واط | 670 واط | ||||||
تحمل القوة | 0 ~ + 5 واط | 0 ~ + 5 واط | 0 ~ + 5 واط | 0 ~ + 5 واط | 0 ~ + 5 واط | ||||||
كفاءة الوحدة | 20.92٪ | 21.09٪ | 21.25٪ | 21.41٪ | 21.57٪ | ||||||
أقصى تيار للطاقة (إمب) | 17.39 أ | 17.43 أ | 17.47 أ | 17.51 أ | 17.55 أ | ||||||
أقصى جهد كهربائي (Vmp) | 37.40 فولت | 37.60الخامس | 37.80الخامس | 38.00الخامس | 38.20الخامس | ||||||
تيار الدائرة القصيرة (Isc) | 18.44 أ | 18.48 أ | 18.53 أ | 18.57 أ | 18.62 أ | ||||||
جهد الدائرة المفتوحة (Voc) | 45.30 فولت | 45.5 فولت | 45.70 فولت | 45.90 فولت | 46.10 فولت |
القيم في ظروف الاختبار القياسية STC (AM1.5 ، Irradiance 1000W / m² ، درجة حرارة الخلية 25 درجة مئوية)
الخصائص الكهربائية NOCT | RS9-650M-E1 | RS9-655M-E1 | RS9-660M-E1 | RS9-665M-E1 | RS9-670M-E1 |
الطاقة القصوى (Pmax) | 492 واط | 496 واط | 500 واط | 504 واط | 508 واط |
أقصى تيار للطاقة (إمب) | 14.09 أ | 14.13 أ | 14.17 أ | 14.22 أ | 14.26 أ |
أقصى جهد كهربائي (Vmp) | 34.90 فولت | 35.10 فولت | 35.30 فولت | 35.40 فولت | 35.60 فولت |
تيار الدائرة القصيرة (Isc) | 14.86 أ | 14.89 أ | 14.93 أ | 14.96 أ | 15.01A |
جهد الدائرة المفتوحة (Voc) | 42.70 فولت | 42.90 فولت | 43.00 فولت | 43.20 فولت | 43.40 فولت |
NOCT ، lrradiance من 800W / م 2 ، AM1.5 ، درجة الحرارة المحيطة 20 درجة مئوية ، وسرعة الرياح 1 م / ث.
الخصائص الميكانيكية | صفات | |||
نوع من الخلايا | أحادية النوع ، 210 × 210 (± 1) مم ، 132 (6 × 22) خلايا نصف مقطوعة | معامل درجة حرارة Voc | -0.27٪ / درجة مئوية | |
زجاج | 3.2 مم ، ناقل حركة عالي ، منخفض lron ، زجاج مقسّى | معامل درجة الحرارة Isc | + 0.04٪ / درجة مئوية | |
إطار | سبائك الألومنيوم المؤكسد | معامل درجة حرارة Pmax | -0.35٪ / درجة مئوية | |
صندوق التشغيل | تصنيف IP68 ، مع الثنائيات الالتفافية | درجة حرارة خلية التشغيل الاسمية (NOCT) | 45 درجة مئوية ± 2 درجة مئوية | |
البعد | 2384 × 1303 × 35 ملم | ملاحظة: لا تشير البيانات الكهربائية الموجودة في هذا الكتالوج إلى وحدة واحدة وهي ليست جزءًا من العرض. | ||
كابل الإخراج | يمكن تخصيص 4 مم² (الاتحاد الأوروبي) ، 300 مم ، الطول | |||
وزن | 33.5 كجم | |||
موقع فتحة التثبيت | انظر الرسم أعلاه |
جمع معلومات | أقصى تصنيفات | |||
حاوية | 40 'مقر | درجة حرارة التشغيل | -40 درجة مئوية ~ + 85 درجة مئوية | |
المنصات لكل حاوية | 18 | أقصى جهد للنظام | 1500 فولت تيار مستمر | |
قطعة في كل حاوية | 558 | الحد الأقصى لتصنيف فتيل السلسلة | 35 أ |
